解读凸轮分割器选型参数及定义
来源: 时间:2022-03-29
凸轮分割器的型号规格有很多种,生产分割器的厂家也很多,每个厂家对应的型号也都不一样,接下来,苏州凸轮分割器厂家樱田鑫自动化来跟大家解图下凸轮分割器的选型参数及定义。

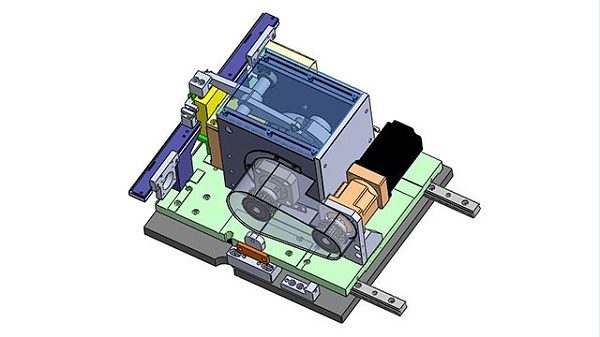

凸轮分割器内部图

首先,凸轮分割器有三种传动模式:一种是直接传动,也是最常用的一种,一种是间歇传动,,还有一种是输送带传动。

选型参数:
       1.分割数(工位数)
       2.每站的分割时间
       3.每站的停止时间
       4.工作盘直径
       5.工作盘厚度
       6.工作盘材质
       7.工作盘重量
       8.夹具的重量
       9.是否有从上而下的冲击力
      10.工作盘下面是否有支撑 (直径)
       11.是否需要配电机?

凸轮分割器的定义:
  一,转位凸轮
  凹槽切入筒形实心体表面,并固定到入力轴的凸轮。
  二,锥度支撑肋
  锥形肋位于锥度支撑肋的圆周上,在凸轮凹槽之间,与凸轮滚子的圆周线性接触。
  三,凸轮滚子
  凸轮滚子轴承的设计可承受重载。
       四、输出转塔
       附着在输出轴上的出力轴。转位凸轮通过驱动径向嵌入的滚子旋转。其精度是保持分割器精度的关键因素。
       五、停动数
       输出轴每个旋转的停动数。
      六、驱动角
      入力轴旋转角需要分度运动,角度越大,运动越稳定。
      七、停止角
      输出轴固定时,输出轴旋转角度。这个角度和驱动角的总和是360度。
      八、旋转数
     入力轴的旋转数。
     九、旋转转矩
在固定位置下,可以在输出轴上施加较大的扭矩。如果施加的扭矩大于此值,则分割器将损坏。
     十、动态扭矩

在分度期间,作用在出力轴上的较大转矩。

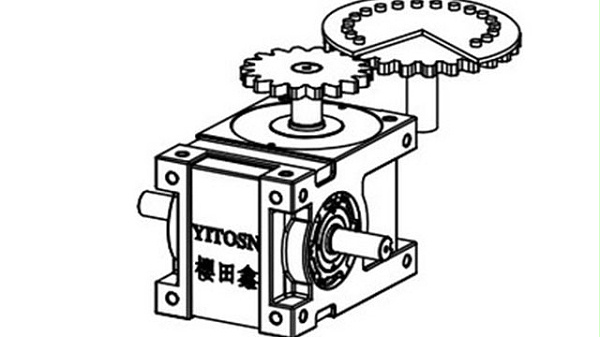

间接传动分割器


   以上是间歇凸轮分割器-樱田鑫自动化科技跟大家分享的 :“解读凸轮分割器选型参数及定义”,如果还想了解更多关于凸轮分割器的相关内容,请继续关注昆山樱田鑫自动化科技有限公司官网!
