凸轮分割器选型，抓住结构类型、负载扭矩、工位数 / 驱动角、精度等级、安装与工况这 5 点，直接套用20 年老厂樱田鑫经验，不踩坑、寿命长、精度稳。

一、选对结构类型（先定系列，再定型号）

按安装与负载场景选主流系列，一步到位：

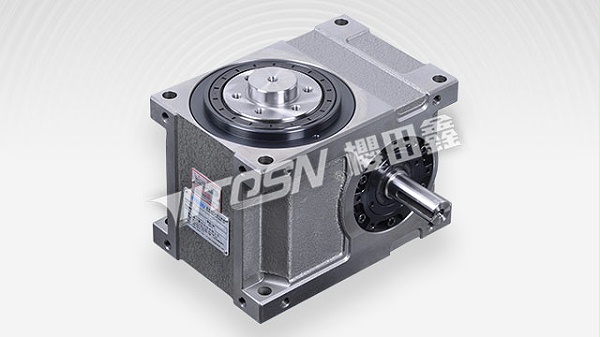

1.法兰型 DF：圆盘 / 转盘直连，中重载、高刚性，灌装 / 组装 / 检测设备常用。

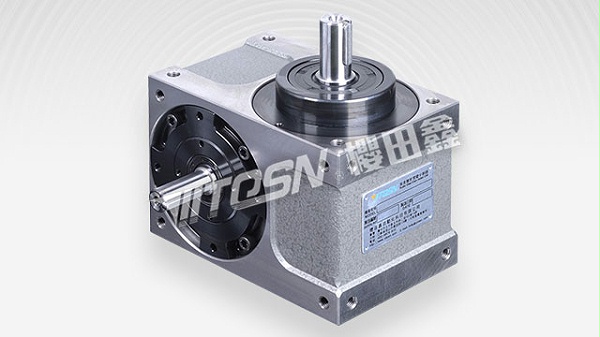

2.心轴型 DS：实轴输出，配齿轮 / 同步带，紧凑低成本，轻载高速场景。

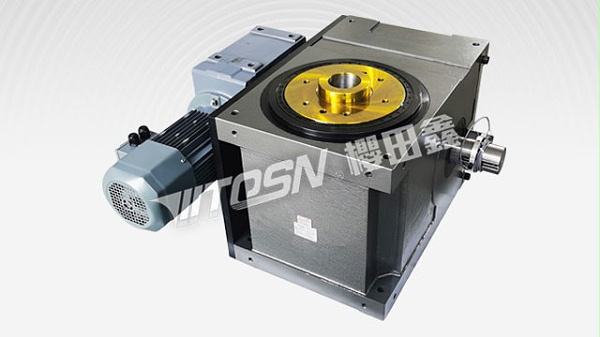

3.中空法兰型 DFH：中心空孔，穿线 / 气管，圆盘布线方便，自动化圆盘线首选。

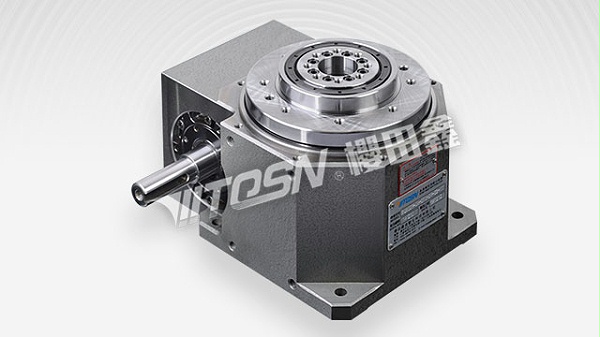

4.平台桌面型 DT ：大台面、高刚性，重型转盘 / 多工位加工，负载大、惯量大场景。

二、算准负载扭矩与惯量（核心！选小带不动，选大浪费）

1. 总负载（静态 + 动态）

静态扭矩：转盘 + 夹具 + 工件总重 × 重心偏心距 × 重力系数。
动态扭矩：转动惯量 J× 角加速度 α（大圆盘 / 高速时，惯量比重量更关键）。
经验公式：选型扭矩 = 计算扭矩 ×1.2~1.5 安全系数（频繁启停 / 冲击取 1.5）。

2. 型号对应承载（数字越大，承载越强）

小型（45/60/70）：轻载＜50kg，小圆盘＜φ300，电子 / 包装设备。
中型（80/100/110）：中载 50~200kg，圆盘 φ300~φ600，灌装 / 组装线。
大型（125/140/180）：重载＞200kg，大圆盘＞φ600，加工 / 焊接设备。

三、匹配工位数与驱动角（决定节拍与平稳性）

1. 工位数（等分数 n）

分度角 = 360°÷n，常用：2/3/4/6/8/12/24 工位。
例：8 工位→45°/ 次；12 工位→30°/ 次，按设备工位需求直接选。

2. 驱动角（θc，入力轴转角度）

常用：270°（最稳，动静比 1:3）、180°（1:1）、90°（1:3，高速冲击大）。
270°：分度慢、平稳、冲击小，优先选；90°：分度快、冲击大，仅短停顿高速场景。

四、明确精度等级（按工艺要求选，不盲目追高）

普通级：分度精度 ±60″，重复定位 ±30″，一般包装 / 输送线够用。
精密级：分度精度 ±30″，重复定位 ±15″，装配 / 检测 / 贴标等高精度场景。
超高精密：分度精度 ±15″，重复定位 ±5″，光学 / 医疗 / 半导体设备。
老厂提醒：精度越高价格越高，满足工艺即可，普通设备选精密级性价比最高。

五、安装方式与工况适配（细节决定寿命）

1. 安装方向
水平安装：最常用，受力均匀、维护方便。
垂直安装：出力轴向上 / 向下，需选垂直专用型号，加强轴向承载。

2. 工况条件
转速：输入转速≤60rpm（常用 30~50rpm），高速选大驱动角（270°）。
环境：防尘 / 防水 / 高温 / 腐蚀，选对应防护等级（IP65+）与材质（不锈钢 / 防腐涂层）。
负载类型：纯径向负载选标准型；有轴向力 / 倾覆力矩选加强型 / 重载型。

樱田鑫20 年老厂选型速记口诀
结构先选对，负载算到位；工位角匹配，精度不浪费；工况要适配，寿命翻几倍。
