凸轮分割器感应片
作者: 编辑: 来源: 发布日期: 2022.05.12
信息摘要:
凸轮分割器的感应片(又叫作信号凸轮/感应凸轮)它的种类挺多,没有固定的标准及结构,根据实际应用中的需求设计,感应片的主要作用是与感应开关、或…
  樱田鑫是一家制造型厂家,有十余年的凸轮分割器和中空旋转平台制作经验,可以免费选型,报价,提供三维图和二维图,技术陪伴式服务,凸轮分割器配件组装师傅经验丰富。最近有客人问到我们樱田鑫客服,凸轮分割器感应片是什么东西?下面就由樱田鑫小编为大家分享下~

  凸轮分割器的感应片(又叫作信号凸轮/感应凸轮)它的种类挺多,没有固定的标准及结构,根据实际应用中的需求设计,凸轮分割器感应片的主要作用是与感应开关、或接近开关等组合,向自动化中的指令系统,发出动停信号,实现对凸轮分割器的精准控制。

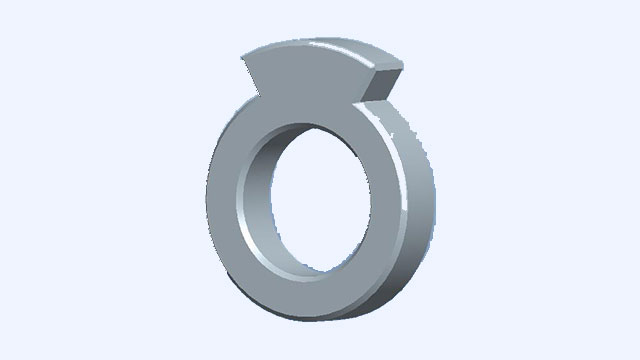

凸轮分割器感应凸轮


  凸轮分割器的工作原理是入力轴在连续旋转的情况下,每旋转一周,而出力轴运行一个工位,在静止角的范围内,分割器所负载的夹具等机构进行加工动作,而实际的生产中,根据时间的不同,单纯的依靠分割器的静止时间是无法满足工件加工的时间,另外,在自动化系统运行过程中,生产速度的调整,及中间维修异常处理等情况,会对整个系统做动停的控制,那么,这个任务就由凸轮分割器的感应系统来完成,感应系统中的感应片则是比较重要的部分。


  凸轮分割器感应片的结构要求要有两个方面,一是要感应片的角度必须与分割器入力轴的驱动角度一致,比如,入力轴的驱动角度是270度,那么,感应片的驱动角度也要与入力轴的驱动角度相同,另一方面,在安装及使用过程中,感应片的旋转角度与入力轴的旋转角度必须一致,这样才能将分割器入力轴的信号向控制系统精准传输。

  凸轮分割器感应片的结构,以经常使用的U型光电开关及接近式开关为例,标准凸轮分割器的入力轴均为双向同轴的结构,一侧的入力轴用于连接驱动源电机马达等,另一侧则用来安装感应系统,环形感应片与入力轴安装,感应片叶片的角度或空缺角度与分割器的角度一致;接近式开关结构与U形开关是一样的,只是两个的原理区别,一个是光电感应式的,一个是磁性接触式。

  也有一些设计,不用直接装在入力轴上,安装在底座上或其它机构上,但是,终归一点,须要与分割器入力轴的旋转同步。凸轮分割器的感应片也有其它的设计方法,比如使用360度叶片,在驱动角与静止角切换处,设计两个缺口,尽管结构及样式的异同,实现的效果是一样的,可以根据实际设计使用进行选择

    以上是苏州凸轮分割器厂家-樱田鑫自动化科技跟大家分享的 :“凸轮分割器感应片”,如果还想了解更多关于凸轮分割器和 中空旋转平台的相关内容,请继续关注昆山樱田鑫自动化科技有限公司官网!
